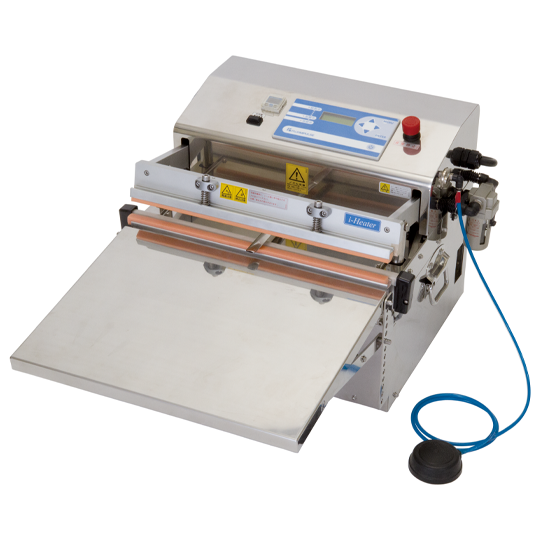

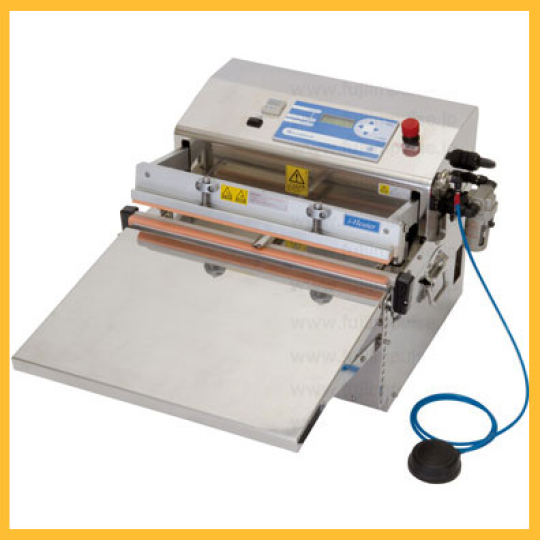

V-460

  • TÍNH NĂNG CHÍNH
    Loại máy: Để bàn, Hút chân không
    Kiểu vận hành: Vận hành bằng Solenoid (Nam châm điện)
    Hút chân không: Lưu lượng 39 Lít / Phút, Áp lực hút -87Kpa
    Chiều dài đường ép: 460mm
    Chiều rộng đường ép: 10mm
    Khả năng đóng gói: Khoảng 1,000 túi / ngày
    Chất liệu túi ép (Tổng hai lớp xếp chồng lên nhau):

    Chất liệu

    V-460-10

    V-460-10D

    PE

    0.3mm

    0.4mm

    PP

    0.3mm

    0.4mm

    NY

    0.3mm

    0.4mm

    PVA

    0.3mm

    0.4mm

    Khác

    0.3mm

    0.4mm



    • Dòng máy V-460 với chức năng hút chân không nên có thể bảo quản được các thực phẩm luôn tươi mới, ngăn chặn quá trình oxy hóa, bảo vệ những linh kiện nhạy cảm với điện, các sản phẩm dùng trong y tế, và làm cho các sản phẩm bên trong túi cố định không va chạm với nhau tránh trầy sướt.
    • Sử dụng "Solenoid" (Nam châm điện) và bộ vi xử lý để kiểm soát quá trình đóng gói nên có độ chính xác cao và áp lực ép mạnh.
    • Các thông số vận hành máy được kiểm soát thông qua bộ vi xử lý, việc thiết lập này thật là đơn giản và được thể hiện thông qua một màn hình tinh thể lỏng.

    Giảm chi phí bảo trì và linh kiện bảo trì:
    Sử dụng "Solenoid" (Nam châm điện) để truyền động thay vì xi lanh khí nén giúp cho:
    1. Về mặt bảo trì: Hệ thống vận hành bằng khí nén cần phải có "Bộ lọc tách nước" nên phải thường xuyên vệ sinh, thay thế. --> với hệ thống vận hành bằng Solenoid được kỳ vọng sẽ giảm bớt giánh nặng bảo trì hằng ngày
    2. Về mặt chi phí: Không cần hệ thống ống hơi, "Bộ lọc tách nước" nên giảm được chi phí thay thế các bộ phận này

    Dây điện trở "I-heater":
    Sử dụng dây điện trở "I-heater" có độ giãn nở nhiệt thấp để giảm sự cố của bộ phận gia nhiệt, cũng như kéo dài tuổi thọ của các thiết bị khác như là bộ cảm biến nhiệt độ




    Chiều dài mũi hút có thể thay đổi:
    Chiều dài mũi hút có thể điều chỉnh 8 bước từ 10 đến 80mm và mỗi bước là 10mm để phù hợp với nhiều loại túi ép có chiều dài khác nhau

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-5.jpg

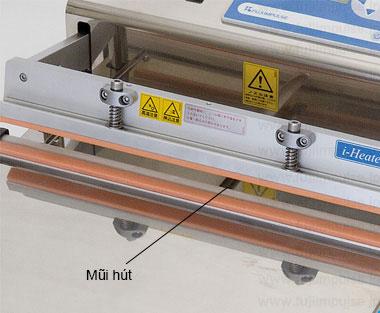

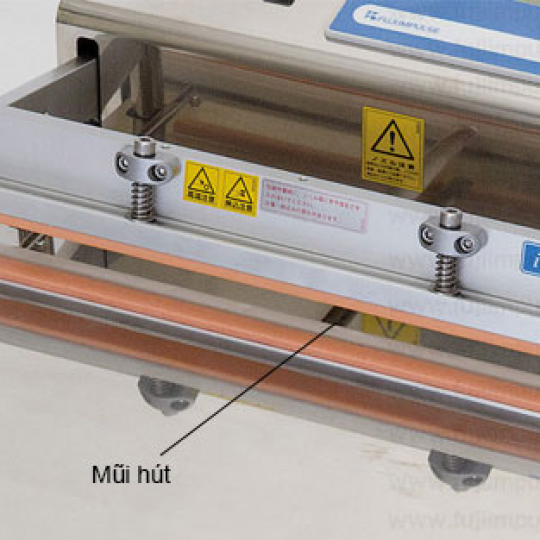

    Mũi hút được rút lại

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-6.jpg

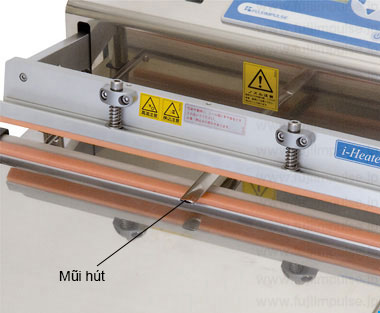

    Múi hút đưa ra 40mm

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-7.jpg

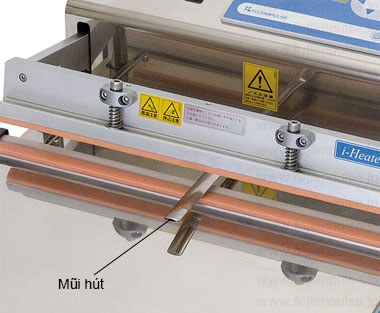

    Mũi hút đưa ra 80mm

    Kiểm soát nhiệt độ "ONPUL":
    Với bộ kiểm soát nhiệt độ cho phép người sử dụng thiết lập và duy trì nhiệt độ đốt nóng một cách lý tưởng nhất để loại bỏ sự tiêu thụ điện năng lãng phí cải thiện chất lượng đường ép và làm tăng
    tuổi thọ của các linh kiện ở bộ phận đường ép của máy.

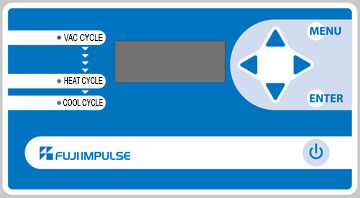

    Bảng điều khiển dễ vận hành:

    Các thông số thiết lập cho máy như là: phương thức vận hành, thời gian đốt nóng, thời gian làm nguội,... được thực hiện thông qua thông qua bảng điều khiển và có thể kiểm tra bằng màn hình LCD


    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-8.jpg

    Có 4 phương thức vận hành:
    1. Chỉ dán ép (Hàn miệng túi)
    2. Hút chân không (đo bằng mắt) + Hàn miệng túi
    3. Hút chân không (Hẹn giờ trước) + Hàn miệng túi
    4. Hút chân không (Đồng hồ đo) + Hàn miệng túi

    Lưu giữ 10 phương thức vận hành:
    Có thể lưu vào máy 10 kiểu vận hành khác nhau và dễ dàng gọi lại các chương trình này cho các lần vận hành tiếp theo

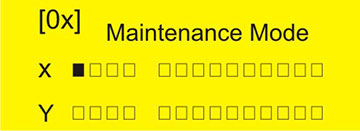

    Trợ giúp khắc phục các sự cố:
    Trình trạng của máy có thể được kiểm tra ở chế độ bảo trì và thể hiển trên màn hình LCD, vấn đề có thể được tìm thấy thật dễ dàng thông qua dấu nhấp nháy hiển thị trên màn hình từ đó có thể thực hiện bất kỳ các sửa chữa nào nếu cần thiết.


    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-9.jpg

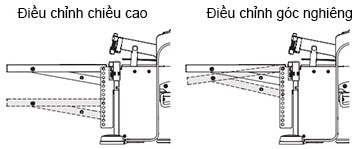

    Thay đổi chiều cao và góc nghiêng bàn ép:
    Chiều cao và góc nghiêng bàn ép có thể dễ dàng thay đổi để phù hợp với sản phẩm cần đóng gói cũng như môi trường làm việc


    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-10.jpg

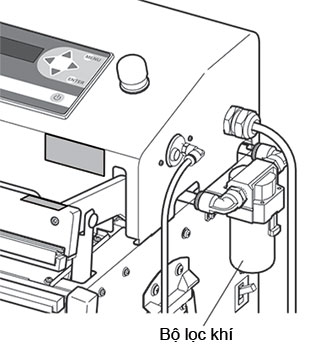

    Trang bị bộ lọc khí:
    Các vật thể bên ngoài được hút vào thông qua mũi hút sẽ được bộ lọc này giữ lại để tránh hư hỏng cho máy, bộ lọc này dễ dàng được tháo ra để vệ sinh và phải gắn vào đúng vị trí


    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-14.jpg

    Tùy chọn:

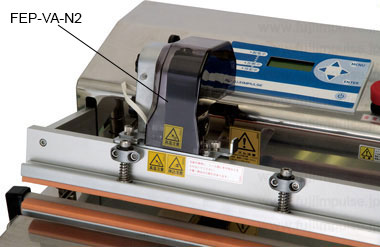

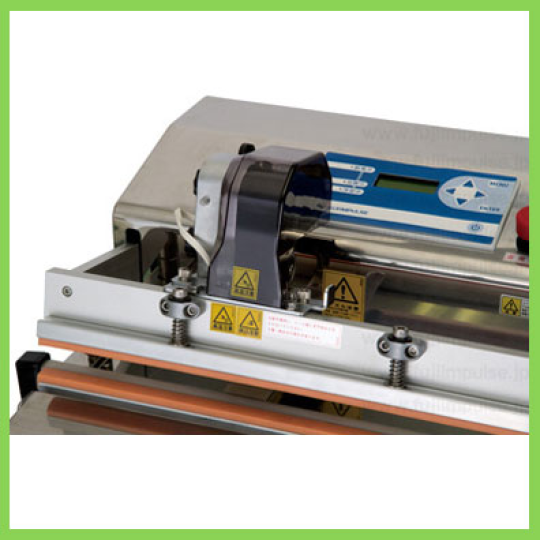

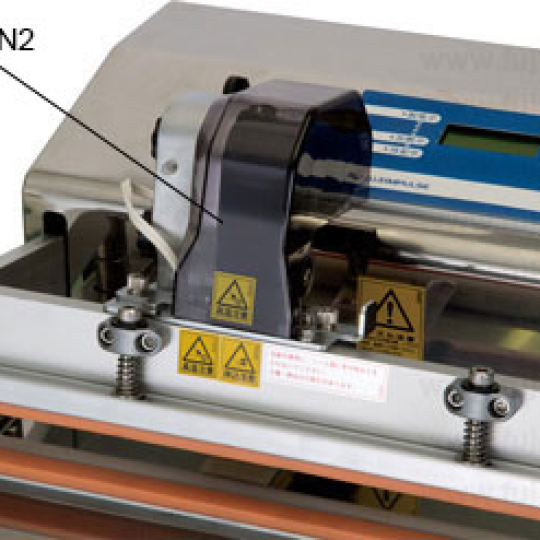

    1. Máy in:
    Dòng V-460 có thể gắn thêm bộ phận in hai hàng để có thể in thông tin khi đóng gói sản phẩm như ngày sản xuất, ngày hết hạn sử dụng...


    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-11.jpg
    Note: Please note that installation of FEP-V-N2 after the delivery of the main unit requires installation adjustment work by manufacturer or by the reseller.

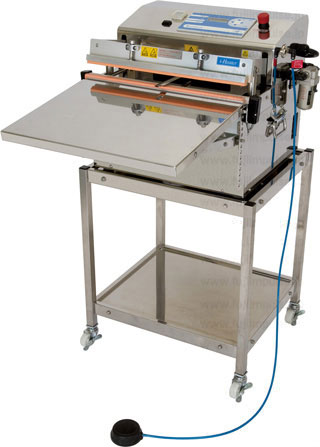

    2. Bộ chân:
    Rất thuận tiện để sử dụng khi Quý khách không có nơi để đặt máy, hoặc khi muốn di chuyển từ này tới nơi khác

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-12.jpg

    Tiêu chuẩn an toàn:
    1. Chóng quá nhiệt: Máy sẽ tự động tắt nếu thời gian gia nhiệt vượt quá 4.5 giây, hoặc khi bạn thiết lập nhiệt độ đốt nóng lớn hơn 4 giây thì một thông báo lỗi sẽ xuất hiện trên màn hình tinh thể lỏng

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-13.jpg
    2. Chóng kẹt tay: Các ngón tay hay những vật bên ngoài bị vướng vào khu vực đường ép sẽ làm cho quá trình gia nhiệt bị lỗi trong vòng 1 giây và tay đòn sẽ trả về vị trí ban đầu
    3. Dừng khẩn cấp: Nếu Quý khách nhấn "Công tắc dừng khẩn cấp" trong trường hợp bất thường thì nguồn điện sẽ ngắt.

    Tên sản phẩm

    V-460

    V-460-10D

    Điện áp

    220V

    220V

    Công suất

    1500W

    2800W

    Phương pháp đốt nóng

    Một mặt
    (Chỉ một dây điện trở ở dưới)

    Hai mặt
    (Một dây điện trở ở trên và một dây điện trở ở dưới)

    Thời gian đốt nóng

    0 ~ 2 giây

    0 ~ 2 giây

    Phương pháp hút chân không

    Vòi hút

    Vòi hút

    Lưu lượng

    39L / phút

    39L / phút

    Áp lực hút

    -87 Kpa

    -87 Kpa

    Thời gian hút

    0.1 ~ 99.9 giây

    0.1 ~ 99.9 giây

    Chiều dài đường ép

    460mm

    460mm

    Chiều rộng đường ép

    10mm

    10mm

    Trọng lượng

    55 Kg

    60 Kg

    Kich thước (Dài x Rộng x Cao)

    570 x 785 x 415

    570 x 785 x 415

    Đây là hướng dẫn vận hành cơ bản để hỗ trợ trước khi mua hàng, sau khi mua máy Xin Quý khách hãy đọc kỹ "hướng dẫn sử dụng" trước khi vận hành.

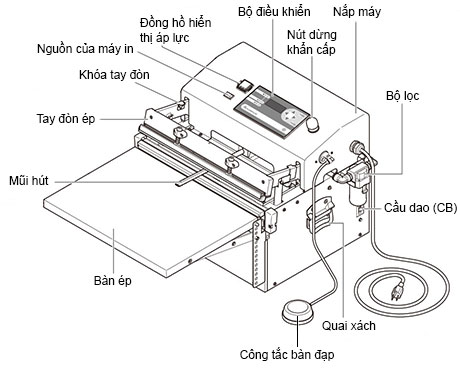

    Hình tổng thể các bộ phận:
    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-29.jpg

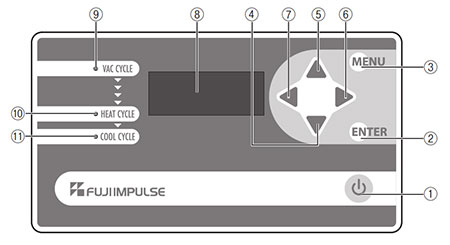

    Bộ điều khiển:
    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-28.jpg
    : Nút Tắt / mở nguồn
    : Nhấn để cài đặt hoặc lựa chọn
    : Nút Menu
    ,,,: Nút mũi tên
    : Màn hình hiển thị
    : Đèn báo hút chân không
    : Đèn báo đốt nóng
    : Đèn báo làm nguội

    1. Nối dây điện nguồn:
    Nối dây điện nguồn vào ổ cắm như hình bên dưới

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-20.jpg

    2. Gắn công tắc bàn đạp:
    Nối đầu ống hơi của công tắc bàn đạp vào co nối.

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-21.jpg

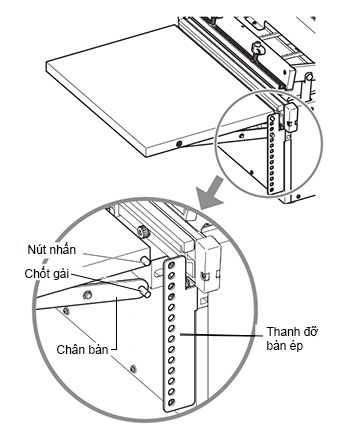

    3. Gắn bàn ép:
    Giữ bàn ép bằng cả hai tay, nhấn hai "Nút nhấn" ở hai bên bằng các ngón trỏ sau đó đưa chúng vào các lỗ của "Thanh đỡ bàn ép"

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-23.jpg

    4. Mở cầu dao và công tắc nguồn:
        4-1. Mở cầu dao (CB): Dùng tay đẩy cần gạt của cầu dao lên trên

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-30.jpg
        4-1. Mở nguồn: Nhấn nút nguồn trên bộ điều khiển lúc này bơm chân không và quạt làm mát khởi động

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-31.jpg

    5. Lựa chọn chế độ vận hành:
    Máy có rất nhiều chế độ vận hành nhưng trong hướng dẫn này chỉ hướng dẫn ở hai chế độ "Chỉ ép" và "Hút chân không + ép":
         5-1. Chỉ ép (Hàn miệng túi):
         5-1-1: Sau khi mở "Cầu dao" và "Công tắc nguồn" ở bước 4 thì trên màn hình sẽ hiển thị như sau:

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-32.jpg
    Đây là chế độ chỉ ép: [01 SEAL ONLY] đâ được cài đặt sẵn khi máy xuất xưởng, nếu Quý khách muốn thay đổi các thông số như nhiệt độ đốt nóng, nhiệt độ làm nguội... Xin hãy xem chi tiết trong hướng dẫn vận hành sau khi mua máy

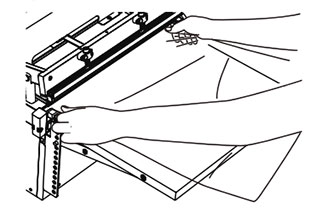

         5-1-2: Đưa miệng túi vào bộ phận đường ép: Đưa miệng túi ép vào bộ phận đường ép và kéo căn ra hai bên để không bị nhăn

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-33.jpg
         5-1-3: Ấn lên công tắc bàn đạp: Khi ấn lên công tắc bàn đạp thì tay đòn ép hạ xuống và kẹp chặt miệng túi, vui lòng giữ cho tới khi tay đòn đóng hoàn toàn.

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-34.jpg
    Các bước sau sẽ thực hiện tự động sau khi ấn lên công tắc bàn đạp:


    • Tay đòn ép đóng hoàn toàn
    • Đèn đốt nóng sáng

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-35.jpg

    • Sau khi đốt nóng xong đèn đốt nóng tắt, đèn làm nguội sáng

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-36.jpg

    • Sau khi làm nguội xong, đèn làm nguội tắt

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-37.jpg
         5-1-4: Quá trình ép hoàn thành, tay đòn ép trở về vị trí ban đầu. Nếu đường ép không đẹp như mong muốn thì thay đổi các thông số như: nhiệt độ đốt nóng, làm nguội...
         5-2. Hút chân không + ép (Hàn miệng túi):
         5-2-1: Sau khi mở "Cầu dao" và "Công tắc nguồn" ở bước 4 thì trên màn hình sẽ hiển thị như sau:

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-32.jpg
         5-2-2: Chọn [02] VAC + SEAL manual: Sử dụng các phím mũi tên ▲ / ▼ để lựa chọn

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-38.jpg
         5-2-3: Ấn lên công tắc bàn đạp lần 1: Mũi hút đưa về phía trước

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-34.jpg
         5-2-4: Đưa miệng túi vào bộ phận đường ép: Đưa miệng túi ép vào bộ phận đường ép và kéo căn ra hai bên để không bị nhăn

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-33.jpg
         5-2-5: Ấn lên công tắc bàn đạp lần 2: Khi ấn lên công tắc bàn đạp lần 2 thì tay đòn ép hạ xuống và kẹp chặt miệng túi, vui lòng giữ cho tới khi tay đòn đóng hoàn toàn.

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-34.jpg
         5-2-6: Ấn lên công tắc bàn đạp lần 3: Khi ấn lên công tắc bàn đạp lần 3 thì quá trình hút chân không bắt đầu khi đó đèn sẽ sáng lên

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-39.jpg
         5-2-7: Ấn lên công tắc bàn đạp lần 4: Sau khi đã hút chân không đạt yêu cầu thì ấn lên công tắc bàn đạp lần 4. Khi ấn lên lần 4 này thì các bước sau sẽ thực hiện tự động

    • Đèn báo hút chân không tắt

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-40.jpg

    • Mũi hút rút trở lại
    • Đèn đốt nóng sáng

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-35.jpg

    • Sau khi đốt nóng xong đèn đốt nóng tắt, đèn làm nguội sáng

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-36.jpg

    • Sau khi làm nguội xong, đèn làm nguội tắt

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-37.jpg
         5-2-8: Quá trình ép hoàn thành, tay đòn ép trở về vị trí ban đầu. Nếu đường ép không đẹp như mong muốn thì thay đổi các thông số như: nhiệt độ đốt nóng, làm nguội...

    6. Khi không sử dụng máy:
    Khi không sử dụng máy trong thời gian dài thì thực hiện các bước sau:
    a. Tắt nguồn
    b. Tắt cầu dao (CB)
    c. Rút dây điện nguồn

    Tên linh kiện

    Hình minh họa

    Số lượng bán

    Dây điện trở 10mm

    http://localhost/fiv/images/san-pham/may-dong-goi/v-301-v-301-10d/v-301-15.jpg

    10 sợi / bộ

    Cao su silicon

    http://localhost/fiv/images/san-pham/may-dong-goi/v-301-v-301-10d/v-301-16.jpg

    1 cái

    Tấm Teflon

    http://localhost/fiv/images/san-pham/may-dong-goi/v-301-v-301-10d/v-301-17.jpg

    2 cái / bộ

    Băng keo thủy tinh 25mm x 10M

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-16.jpg

    1 cuộn

    Băng keo thủy tinh 38mm x 10M

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-18.jpg

    1 cuộn

    Băng keo thủy tinh 40mm x 5M

    http://localhost/fiv/images/san-pham/may-dong-goi/v-301-v-301-10d/v-301-20.jpg

    1 cuộn

    Miếng Sarcon

    2 cái / bộ

    Vi công tắc

    http://localhost/fiv/images/san-pham/may-dong-goi/v-460-v-460-10d/v-460-19.jpg

    1 cái

    Cao su hồng

    http://localhost/fiv/images/san-pham/may-dong-goi/v-301-v-301-10d/v-301-22.jpg

    2 cái / bộ
